GRATEFIX

Übersicht

  • Mechanisch verzinkter Temperguss
  • Optional in Edelstahl erhältlich (Klassen 304 & 306)
  • Schnelle und einfache Montage von oben
  • Kein Bohren, Gewindeschneiden oder Schweißen
  • Einfache Demontage bei Wartungsarbeiten
  • Keine besonderen Montagewerkzeuge bzw. Kenntnisse erforderlich
  • Zugang von unten nicht erforderlich
  • TÜV geprüft unter dynamischen Lasteinwirkungen

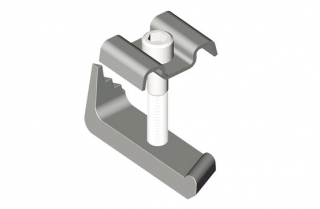

GRATEFIX ist die schwere Ausführung unseres GRATING CLIP. Er ermöglicht die Befestigung von Gitterrosten am Stahlbau, ohne Zugang von unten. Er kommt da zum Einsatz, wo mit dynamischen Lasteinwirkungen zu rechnen ist. Da das untere Gussstück mit einem höheren Anzugsdrehmoment als beim GRATING CLIP befestigt werden kann, erreicht die GRATEFIX Klemme eine höhere Klemmkraft und daher bessere Effizienz bei dynamischen Lasteinwirkungen. GRATEFIX wird komplett vormontiert geliefert und ist sofort einsatzbereit.

Technische Details

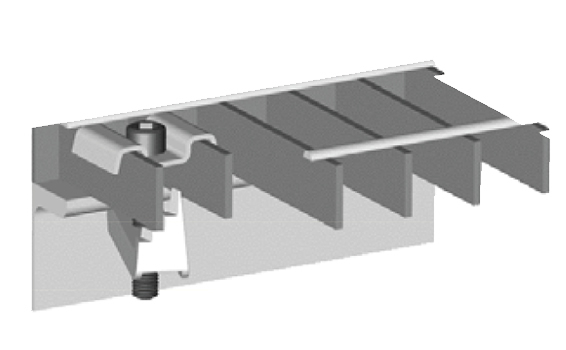

Diagram - GRATEFIX
Diagram - GRATEFIX
Artikelnummer Material Innensechskantschraube (mm) Schlüsselgröße (mm) Stegbreite (mm) Steghöhe (mm) Anzugsdrehmoment (Nm)
GF1G Option 1 M10 6 30 50 5
GF1S Option 2 M08 5 30 50 8
GF3S Option 3 M08 5 30 50 8
GF1G10UK Option 1 M10 6 30 bis 41 50 5



Option 1:

Obere Klammer: gepresster Edelstahl, rostfrei nach DIN EN 10088 Klasse 1.4301 (AISI 304)
Untere Klammer: gegossener Edelstahl, rostfrei nach ASTM A743 Klasse CF-8 (S30400)

Option 2:

Obere Klammer: gepresster Edelstahl, rostfrei nach DIN EN 10088 Klasse 1.4401 (AISI 316)
Untere Klammer: gegossener Edelstahl, rostfrei nach ASTM A743 Klasse CF-8M (S31600)

Option 3:

Obere Klammer: gepresster Baustahl nach DIN EN 10025 Klasse S275
Untere Klammer: Temperguss nach BS 1562:Klasse EN-GJMB-300-06
Beide Klammen galvanisch verzinkt nach ASTM B695
