Klemmen Typen BE1 & BE2

Übersicht

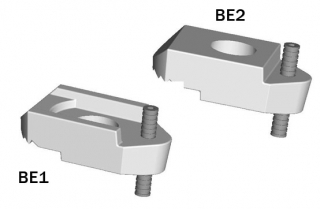

Die Klemme BE1 ist wie Typ BA mit einer Vertiefung versehen. Entsprechend verfügt Typ BE2, wie auch Typ BB, über eine flache Oberfläche. Beide sind im hinteren Bereich mit einer zusätzlichen Einstellschraube (Festigkeitsklasse 12.9) ausgestattet. Dies ermöglicht die Anpassung der Klemmen an den Flansch. BE1 und BE2 werden hauptsächlich dort verwendet, wo die tatsächliche Flanschstärke im Vorfeld nicht zweifelsfrei zu bestimmen ist. Diese Klemmen eignen sich für parallele sowie für geneigte Flansche mit einem Neigungswinkel von bis zu 5 Grad. Zur Erweiterung der Klemmlängen können Distanzstücke eingesetzt werden. Für die Klemmen BE1 und BE2 eignen sich die Distanzstücke BF2 und BG2.

  • Feuerverzinkt nach DIN EN ISO 1461
  • Sphäroguss nach DIN EN 1563
  • Sicherheitsfaktor 5:1
  • Zertifiziert gemäß Lloyds Register
  • Stellschraube zur Fixierung der Klemmen

Technische Details

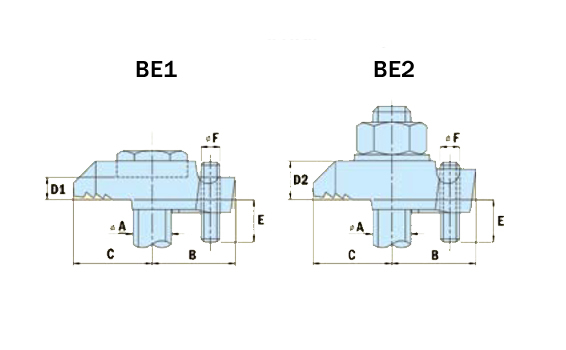

Diagram - BE1/BE2 Klemmen
Diagram - BE1/BE2 Klemmen
Artikel-nummer* Artikel-nummer* A Schraube
(8.8)		 B
(mm)		 C
(mm)		 D1
(mm)		 D2
(mm)		 E
(mm)		 F
(Ø)		 Breite
(mm)		 Anzugs-drehmoment
(Nm)		 Max. Zugbelastung für 4 Schrauben (kN)1 Max. Schubbelastung für 4 Schrauben (kN)1
BE1G10 / M10 20 20 6 / 5 bis 20 M06 26 20 10 /
BE1G12 BE2G12 M12 26 25,5 7 13 6 bis 22 M06 28,5 70 14,88 1,3
BE1G16 BE2G12 M16 30 31 9 17 7 bis 23 M08 36 150 33 3,9
BE1G20 / M20 35 34 11 / 8 bis 24 M10 44 290 64,48 11
BE1G24 / M24 49 49 13 / 10 bis 30 M12 53 490 84,4 18





















Sicherheitshinweis!
Werden für eine Verbindung verschiedene Größen verwendet, so gilt als max. zulässige Belastung die zulässige Gebrauchslast der kleinsten verwendeten Klemme!
Die vorhandene Zugbelastung darf die zulässige Zugbelastung der Verbindung nicht übersteigen.
1 Empfohlene Belastungsangaben mit einem Sicherheitsfaktor 5:1 auf statische Belastung.
