BOXSOK Schraubaufsatz

Übersicht

Der BOXSOK Schraubaufsatz ist ein spezielles Montagewerkzeug für BOXBOLT Hohlprofilbefestigungen. Er fixiert den Bund der Spreizhülse und zieht gleichzeitig mit der Sechskantschraube den Konus an, bis die Hülse gespreizt ist. BOXSOK ermöglicht die Montage von BOXBOLT mit nur einem einzigen Werkzeug. Die Montagezeit wird dadurch erheblich verkürzt, und das Verletzungsrisiko gemindert. BOXSOK ist mit einem Standard 1/2” Innenvierkantantrieb für BOXBOLT in allen erforderlichen Größen (M6 - M20) erhältlich.

Technische Details

Größe Abmessung A (mm) Abmessung B (mm) Abmessung C (mm) Aufnahme (Zoll)
M06 111,5 85,0 30 1/4"
M08 112,0 85,5 34 3/8"
M10 113,0 86,5 38 3/8"
M12 114,0 87,5 42 3/8"
M16 114,5 88,0 50 1/2"
M20 115,5 89,0 59 1/2"

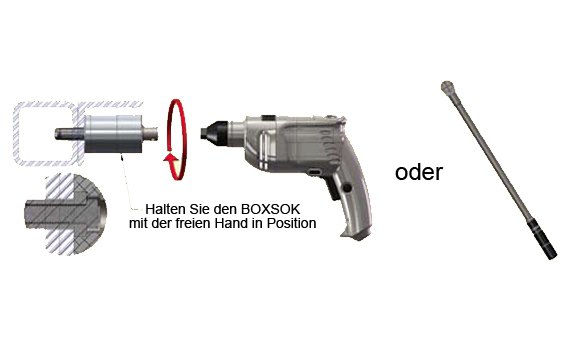

Montageanleitung BOXBOLT mit dem BOXSOK Schraubaufsatz

Stecken Sie BOXSOK auf die BOXBOLT Befestigung, so dass BOXSOK auf dem Profil aufliegt. Gegebenenfalls müssen Sie den inneren Einsatz verdrehen, damit BOXSOK auf den BOXBOLT Schraubenkopf passt. Halten Sie den BOXSOK gerade und ziehen Sie die Schraube mit dem inneren Einsatz von BOXSOK an.
